Couleur fil électrique, risques, normes et bonnes pratiques, tout tient dans ce guide. On peut considérer que le code couleur des fils n’est pas qu’une formalité, il s’agit de la grammaire de l’électricité domestique. Au moment de brancher un luminaire ou de déplacer une prise, la moindre hésitation peut se transformer en véritable casse-tête, voire en danger. Je me souviens, moi Julien, d’un chantier de rénovation dans une longère où l’ancien propriétaire avait mélangé des couleurs et réutilisé des chutes de câbles. Les repères avaient disparu sous la poussière, et sans méthode, impossible d’identifier la phase, le neutre et la terre. Grâce à un multimètre et à quelques tests simples, on a tout remis d’équerre, en conformité avec la norme en vigueur. C’est exactement ce que l’on recherche aujourd’hui: une lecture claire des circuits, une sécurité sans compromis et des conseils pratiques.
Dans ces lignes, vous trouverez la signification de chaque couleur, la norme NF C 15-100 appliquée en France, les différences avec l’ancien marquage, ainsi que des astuces de pros pour l’identification sur le terrain. Je prends aussi un détour par l’Europe, l’USA et le Canada pour mettre en perspective les codes internationaux, en rappelant le rôle de l’IEC. Que l’on soit bricoleur, étudiant, ou tout juste équipé d’un tournevis testeur, on peut avancer sereinement. Petite comparaison qui me tient à cœur, de cavalière dans l’âme: comme une selle bien réglée assure l’équilibre du cheval, le code couleur assure l’équilibre du courant et la protection des personnes. Passons aux faits, avec des schémas simples et des rappels concrets pour éviter toute électrocution.
À quoi servent les couleurs des fils électriques ?
Les couleurs servent à différencier la phase, le neutre et la terre. Sans ce balisage, la lecture d’un coffret ou d’une boîte de dérivation devient confuse, et la sécurité chute instantanément. On peut considérer que chaque couleur correspond à une fonction précise, ce qui facilite le dépannage et la maintenance.
Dans une installation électrique, la phase apporte le courant, le neutre ferme le circuit et la terre évacue les défauts vers la prise de terre. Cette cohérence visuelle est indispensable au moment de poser un interrupteur, une prise ou un éclairage, et elle évite un court-circuit bête lors de travaux. Le message important: respecter les couleurs, c’est réduire les risques et simplifier toute intervention.

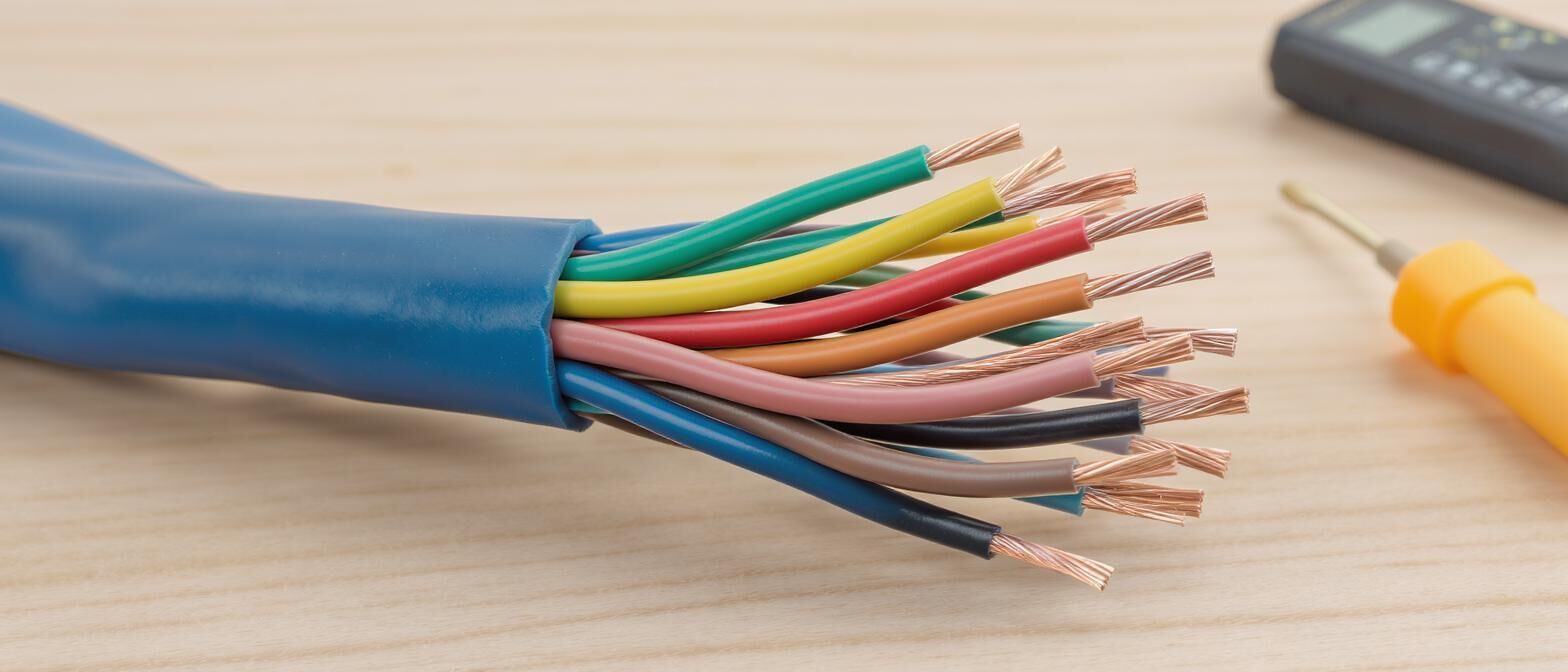

Signification des couleurs
Voici comment lire chaque couleur et ce que cela correspond concrètement dans un logement. Les conducteurs sont gainés pour donner ces repères visuels. On se fie d’abord au marquage, puis on confirme avec la mesure.
Couleur | Rôle | Usage typique | Remarques |
|---|---|---|---|
Bleu / bleu clair | Neutre | Retour du courant | Réservé au fil neutre selon NF C 15-100 |
Vert/jaune | Terre | Mise à la terre et protection | Uniquement pour le fil de terre |
Rouge, marron, noir, gris | Phase | Alimentation et circuit commandé | Plusieurs teintes pour repérer les départs |
Orange, violet, rose, blanc | Spécifiques | Navettes, retours, fil pilote | À réserver aux cas particuliers |
Phase
La phase alimente les récepteurs. Elle se repère généralement en rouge, marron, noir ou gris. On vérifie au multimètre la présence d’une tension de référence, par exemple 230 V en domestique, ou à défaut avec un tournevis testeur pour un repérage rapide.
Dans un réseau monophasé, on trouve une seule phase. En triphasé, plusieurs phases coexistent, souvent distinguées par des couleurs différentes, ce qui simplifie l’identification. Le fil de phase doit être soigné dans le raccordement pour garantir la protection au niveau du disjoncteur.
Neutre
Le neutre se repère par le bleu ou le bleu clair. Il ferme le chemin du courant et stabilise la tension par rapport à la terre. Dans une installation électrique, réserver le bleu au neutre est une règle qui évite les confusions.
On peut mesurer entre phase et neutre une valeur de service, et entre neutre et terre une quasi-absence de tension en régime normal. C’est un repère essentiel pour l’identification et la sécurité.
Terre
La terre, en vert et jaune bicolore, protège les personnes et les biens lors d’un défaut. En cas de fuite de courant, elle offre une voie préférentielle vers la prise de terre et déclenche les protections.
On relie chaque point métallique accessible à la terre pour assurer la continuité de protection. Le fil de terre ne transporte pas de courant en fonctionnement normal, mais il sauve la mise en cas de problème: voilà l’essentiel.
Fils spécifiques
Certains conducteurs, comme le fil pilote des chauffages, adoptent parfois des couleurs telles que noir ou violet selon les fabricants. Les conducteurs de navette dans un va-et-vient peuvent être orange ou marron, ce qui aide à l’identification rapide au moment du câblage de l’interrupteur.
Pour des signaux de commande en domotique, on rencontre des câbles à paire torsadée, parfois dits câble pairé. La clé, c’est de réserver ces couleurs à des usages cohérents et de poser un anneau ou une étiquette si besoin. La rigueur aujourd’hui évite des heures de recherche demain.
Code couleur fil électrique selon la norme NF C 15-100
La norme NF C 15-100 harmonise le code couleur en habitat. Elle impose le bleu pour le neutre et le bicolore vert/jaune pour la terre, tandis que la phase reste au choix parmi rouge, marron, noir ou gris. Ce cadre rend les installations plus lisibles et réduit les erreurs de courant.
Au niveau du tableau électrique, le respect du code couleur et le repérage des départs par étiquettes facilitent la lecture, surtout avec plusieurs circuits ou en triphasé. La NF C 15-100 s’aligne sur l’IEC pour rester cohérente avec l’Europe, tout en tenant compte des spécificités locales. Le message est clair: une couleur, une fonction.
Différences entre ancien et nouveau code couleur électrique
Les anciennes maisons réservent parfois des surprises. Le marquage avant 1970 pouvait varier, avec du rouge au neutre ou du bleu en phase, selon les habitudes de l’époque. Ce décalage complique la lecture lors de travaux de modernisation.
Un contrôle systématique à l’aide d’un multimètre évite les mauvaises surprises. L’adoption du nouveau code couleur lors de toute intervention rend l’installation électrique plus sûre et plus simple à maintenir. On cherche la cohérence, pas la nostalgie des vieux repères.
Période | Phase | Neutre | Terre | Remarque |
|---|---|---|---|---|
Ancien marquage | Parfois bleu ou rouge | Parfois rouge | Parfois absent | Variations locales, contrôle obligatoire |
Actuel (NF C 15-100) | Rouge, marron, noir, gris | Bleu / bleu clair | Vert et jaune bicolore | Uniformisation et sécurité accrues |
Comment reconnaître et identifier les fils électriques dans une installation ?
On commence par couper l’alimentation et vérifier l’absence de tension. Ensuite, on observe la couleur et on confirme au multimètre: entre phase et neutre, on lit une valeur nominale; entre neutre et terre, on lit quasi zéro.
Si les couleurs sont douteuses, un repérage au ruban, voire un anneau de marquage, rétablit un code couleur propre. Dans une boîte, les conducteurs doivent être bien dégagés, la gaine électrique intacte, et les connexions serrées. C’est la base d’une sécurité durable et d’une identification fiable.
Précautions et sécurité lors de la manipulation des fils électriques
Au moment de travailler, on coupe, on vérifie, puis on intervient. Un disjoncteur ouvert et un contrôle de tension systématique limitent les risques. Porter des gants isolants et garder les conducteurs à distance des parties métalliques améliore la sécurité.
Ne jamais se fier uniquement à la couleur si l’installation semble ancienne. Mesurer, noter, étiqueter: ces réflexes évitent l’électrocution. En cas de doute, l’électricien qualifié reste l’interlocuteur à privilégier pour une intervention rapide et sûre.
Risques liés à une mauvaise identification des couleurs de fils
Se tromper de phase et de neutre peut rendre un appareil dangereux à manipuler, même hors service apparent. Un mauvais câblage de terre supprime la protection contre les défauts et laisse le champ libre au choc électrique.
Confondre les couleurs peut provoquer un déclenchement intempestif, voire endommager des équipements sensibles. Le pire cas? Un raccordement inversé qui échauffe un fil électrique, jusqu’à engendrer un départ de feu. Ce risque, on le maîtrise en respectant le code couleur et les bonnes pratiques.
Ce qu’il faut savoir sur les normes électriques en France et en Europe
La norme NF C 15-100 s’applique en habitat, en cohérence avec les lignes directrices de l’IEC. Les normes européennes favorisent l’alignement des couleurs, rendant la lecture similaire d’un pays à l’autre. C’est un atout pour les professionnels de passage.
À l’international, le Canada et l’USA emploient des schémas distincts, d’où l’importance de vérifier les usages locaux. Il est intéressant de consulter les textes en vigueur si vous importez un tableau ou du matériel. Dans tous les cas, la priorité reste la sécurité et la clarté du marquage.
Conseils pour vérifier la conformité d’une installation électrique
On commence par un tour d’horizon du tableau électrique, des étiquettes et du repérage. Les couleurs doivent coïncider d’un bout à l’autre du circuit électrique, des départs aux points d’utilisation. Un contrôle général de tension valide l’absence de défaut.
Ensuite, on met à niveau les zones floues: remplacer un fil douteux, poser des embouts, uniformiser les couleurs. Pour un réseau monophasé classique comme pour un système triphasé, ce travail de fond rassure et pérennise l’ouvrage. En résumé, une installation électrique nette, c’est une sécurité électrique optimisée.
FAQ
Comment reconnaître rapidement la phase sans schéma ?
On coupe, on réarme une seule ligne, puis on mesure la tension avec un multimètre: la phase apparaît face au neutre. Si la couleur est conforme, elle est rouge, marron, noir ou gris. En complément, un testeur de présence de courant aide, mais la mesure reste la référence.
Que faire si les couleurs des fils ne correspondent pas à la norme ?
On identifie chaque conducteur par la mesure, on étiquette, puis on remet au code couleur actuel lors de la prochaine intervention. Priorité à la terre en vert et jaune et au neutre en bleu. En doute, mieux vaut faire intervenir un pro pour garantir la protection.
Les codes couleurs sont-ils identiques partout ?
Non. L’Europe s’aligne largement, mais l’USA et le Canada ont des pratiques différentes. Avant d’utiliser un matériel importé, il est intéressant de consulter les normes locales pour éviter toute confusion et préserver la sécurité.
Pourquoi la terre est-elle indispensable ?
La terre évacue les défauts et déclenche les protections en cas de problème, limitant le choc électrique et les dégâts matériels. Sans elle, la protection est affaiblie et le risque monte. C’est l’alliée silencieuse de votre système domestique.
